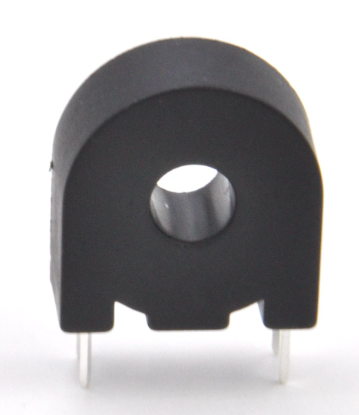

Transformador de tensão série ZTC PT526

Ambos Transformadores de Tensão (TPs) e Transformadores de potência operar com base no princípio de indução eletromagnética , mas suas aplicações e mecanismos de funcionamento diferem significativamente. Abaixo, uma explicação simples e fácil de entender sobre suas diferenças.

Transformadores de potência são projetados para transferência eficiente de energia em redes elétricas e indústrias.
Transformadores de Tensão (Transformadores de Potencial) são usados para monitoramento e proteção seguros, garantindo medição precisa de tensão.

1. Principais diferenças entre transformador de tensão e transformador de potência

Propósito

• Transformador de potência: Usado para transmissão e distribuição distribuir energia elétrica aumentando ou diminuindo a voltagem.
• Transformador de Tensão (Transformador de Potencial - TP): Usado para medição e proteção, reduzindo a alta tensão a um nível mais baixo e mensurável.

Princípio de funcionamento

• Transformador de potência: Projetado para lidar com alta potência e transferir energia de forma eficiente.
• Transformador de Tensão: Projetado para precisão, garantindo medição de tensão precisa enquanto consome o mínimo de energia.

Capacidade de carga

• Transformador de potência: Pode suportar cargas pesadas e fornecer energia para dispositivos elétricos.
• Transformador de Tensão: Não pode acionar uma carga; fornece apenas um sinal de tensão proporcional aos dispositivos de medição.

Estrutura

• Transformador de potência: Maior e mais volumoso, projetado para lidar com altos níveis de potência.
• Transformador de Tensão: Compacto e projetado para precisão com alta exatidão.

2. Tabela de comparação: transformador de tensão vs. transformador de potência

3. Princípio de funcionamento explicado

Transformador de potência

• Utiliza indução eletromagnética para aumentar ou diminuir a tensão.
• Projetado para lidar com altos níveis de potência de forma eficiente e com perda mínima.
• Exemplo: Um transformador de potência em uma subestação converte 110 kV a 11 kV para distribuição local.

Transformador de Tensão (TP)

• Também funciona por indução eletromagnética, mas com consumo mínimo de energia.
• Converte alta tensão (por exemplo, 33 kV ) em baixa voltagem (por exemplo, 110V ) para dispositivos de monitoramento.
• A precisão é fundamental para garantir a operação segura dos sistemas de proteção elétrica.

4. Analogia Simples

Pense em:

• Transformador de potência = Uma bomba de água – Transfere grandes quantidades de água (energia) de um lugar para outro.
• Transformador de Tensão = Um Copo de Medição – Ele pega uma pequena porção da água (voltagem) e a apresenta de forma mensurável.
