Xiamen ZTC Technology Co., Ltd (Zentar) Há muito tempo que a ZTC se dedica à otimização da engenharia das características de saída residual em transformadores de corrente de fase zero. Com base em análises teóricas e experiência de produção, a ZTC desenvolveu uma abordagem técnica sistemática para reduzir a tensão de saída residual a níveis extremamente baixos.

Por que existe saída residual em transformadores de corrente de fase zero?

Em teoria, quando as correntes de fase e neutro estão equilibradas:

O fluxo magnético dentro do ZCT deve ser completamente cancelado, produzindo uma saída secundária nula.

No entanto, os transformadores do mundo real nunca são ideais.

De acordo com a análise técnica da ZTC, a tensão residual de saída origina-se principalmente de quatro fatores principais:

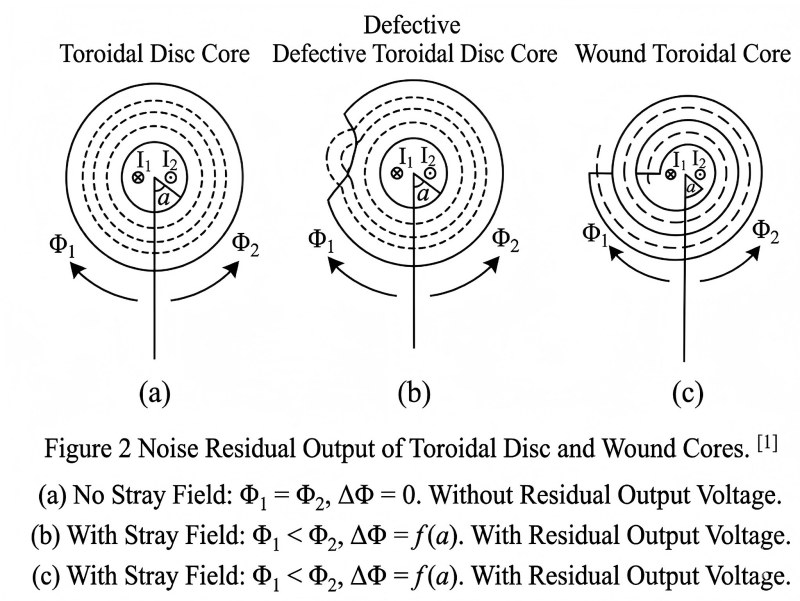

Defeitos estruturais no núcleo magnético

Mesmo pequenas imperfeições dentro do núcleo magnético podem criar fluxo de fuga:

Rebarbas
Lacunas locais
Deformação mecânica
Permeabilidade magnética desigual
Concentração de estresse




Esses defeitos quebram a simetria magnética e geram campos magnéticos dispersos, que induzem uma tensão de saída secundária indesejada.

Muitos fornecedores subestimam esse problema.

Um núcleo barato pode até "funcionar", mas em condições de alta sensibilidade à proteção contra vazamentos, o desequilíbrio é amplificado.

Isso é especialmente importante para:

Sistemas GFCI UL943
Detecção de corrente residual tipo B
proteção contra vazamento de carregador de veículos elétricos
Aplicações de nível de disparo de 4–6 mA

Solução técnica da ZTC: Núcleos toroidais laminados de alta integridade

A pesquisa da ZTC concluiu que núcleos toroidais laminados com defeitos estruturais mínimos proporcionam o melhor desempenho com baixa potência residual.

Para controlar a produção residual, a ZTC concentra-se em:

Estampagem de núcleo de precisão
Laminação sem rebarbas
Montagem controlada por tensão
Propriedades magnéticas uniformes
Materiais magnéticos macios de baixa direcionalidade

Isso é importante porque a saída residual é fundamentalmente um problema de simetria magnética.


A maioria das fábricas inspeciona apenas a relação de espiras e a indutância.

ZTC adicionado foca-se apenas em:

balanço de fluxo,
simetria do caminho magnético,
e estabilidade da saída residual sob condições de carga dinâmica.

Essa é a diferença entre um fornecedor de TC (tomógrafos computadorizados) de produtos básicos e um fabricante de componentes de proteção com foco em engenharia.

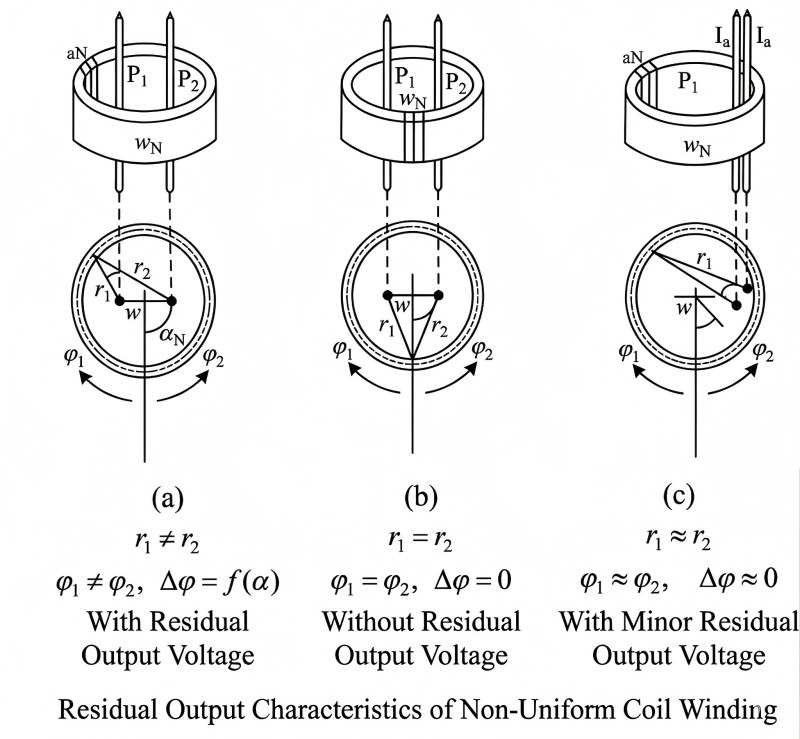

A simetria do enrolamento secundário é igualmente crítica.

O artigo da ZTC também demonstra que a distribuição desigual do enrolamento secundário cria um desequilíbrio adicional na saída.

Mesmo com um bom núcleo magnético, um arranjo de enrolamento inadequado ainda pode gerar tensão residual.

A análise mostra:

O espaçamento irregular das bobinas aumenta o desequilíbrio e o erro.
O posicionamento assimétrico dos fios cria um acoplamento magnético desigual.
A saída residual varia com a posição angular.

Essa é uma das razões pelas quais alguns fornecedores passam nos testes de laboratório, mas falham na verificação de consistência durante a produção em massa.

Estratégia de Controle de Fabricação da ZTC

Para minimizar o desequilíbrio induzido pelo enrolamento, aplica-se o ZTC:

Distribuição uniforme do enrolamento
Geometria de arranjo de fios controlados
Posicionamento simétrico do condutor
Controle rigoroso da consistência do processo
Otimização automatizada da precisão de enrolamento

Isso melhora diretamente:

consistência de viagem,
estabilidade do lote,
e precisão na detecção de fugas de baixa corrente.
A geometria do condutor primário é frequentemente ignorada — mas é importante.

Uma das partes mais valiosas da pesquisa da ZTC é a análise da assimetria do condutor primário.

Quando os condutores fase e neutro passam pela janela ZCT em posições não simétricas, ocorre um desequilíbrio magnético adicional.

Isso gera saída residual mesmo se:

O núcleo magnético é bom.
e o enrolamento secundário é uniforme.

Muitos engenheiros negligenciam esse aspecto durante a integração do sistema.

Em aplicações reais, tais como:

MCCB,
sistemas de carregamento de veículos elétricos,
painéis industriais,
e sistemas de proteção de alta corrente, O roteamento físico dos condutores muitas vezes se torna a fonte oculta de instabilidade.
